Zaměření prostoru: Přesné podklady pro návrh a rekonstrukci

Stojíte před rekonstrukcí staršího domu a plánujete si novou kuchyň? Nebo potřebujete přesnou dokumentaci průmyslové haly pro investora? V obou případech narazíte na stejný problém: půdorysy z archivu jsou často nepřesné nebo zcela chybí. Zde nastupuje zaměření prostoru, což je proces získávání přesných digitálních dat o fyzickém stavu budov, který tvoří nezbytný základ pro jakýkoli profesionální návrh.

Doba ručního měření páskou je pryč. Dnes se spoléháme na technologie, které zachytí každý detail s milimetrovou přesností. Bez kvalitního zaměření riskujete chyby ve výkresové dokumentaci, drahé úpravy během stavby a nevyhovující výsledný interiér. Podívejme se, jak moderní metody fungují a proč jsou klíčové pro úspěšný projekt.

Proč je přesné zaměření nezbytné?

Představte si situaci: objednáte si šitý nábytek podle vlastních měření. Při montáži zjistíte, že zeď není rovná, rohy nejsou přesně devadesátistupňové a rozdíly v rozměrech činí několik centimetrů. Nábytek sedí špatně, vznikají mezery a vy musíte platit za úpravy navíc. To je klasický scénář, kdy nedostatečné zaměření prostoru stojí peníze a nervy.

V profesionálním stavebnictví jsou sázky ještě vyšší. Architekti a inženýři potřebují vědět nejen šířku místnosti, ale také přesnou polohu rozvodů, výšku podhledů a tvar složitých konstrukcí. Zaměření stávajícího stavu slouží jako objektivní podklad pro projekty rekonstrukcí, přístaveb i nových interiérů. Umožňuje porovnat původní projektovou dokumentaci s realitou, což je u starších budov kriticky důležité, protože se během let často prováděly nehlášené změny.

• Minimalizace rizik: Odhalení skrytých vad nebo odchylek od kolmosti před začátkem prací.
• Úspora času: Rychlé získání kompletních dat bez nutnosti opakovaných návštěv na místě.
• Přesnost kalkulací: Správné výpočty množství materiálů na základě skutečných objemů ploch.

Metody zaměření: Od pásky po 3D skenery

Na trhu existuje několik přístupů k dokumentaci prostor, lišících se přesností, rychlostí a cenou. Výběr správné metody závisí na typu objektu a účelu, ke kterému budou data využita.

Ruční měření a jeho limity

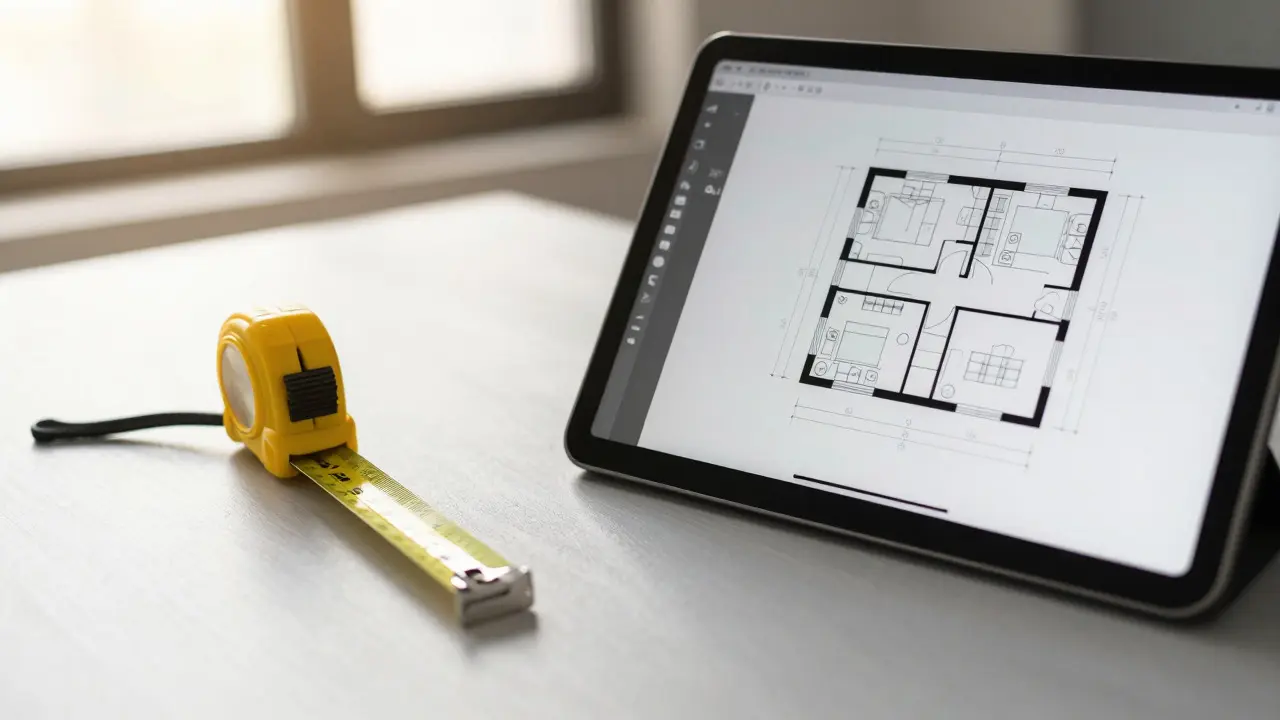

Tradiční postup pomocí laserové pásky je stále populární u menších bytových projektů díky nízkým nákladům. Měřič však musí fyzicky navštívit každou část prostoru a zaznamenávat jednotlivé hodnoty. Hlavním problémem je lidský faktor - chyba při čtení, zápisu nebo interpretaci úhlu je běžná. Navíc tento způsob nezachycuje celkový kontext. Pokud změníte myšlenku a budete potřebovat vzdálenost mezi dvěma body, které jste neměřili, musíte se vrátit zpět. U starých domů s křivými zdmi pak ruční měření selhává úplně, protože předpokládá pravoúhlost, která v realitě často chybí.

Geodetické zaměření totální stanicí

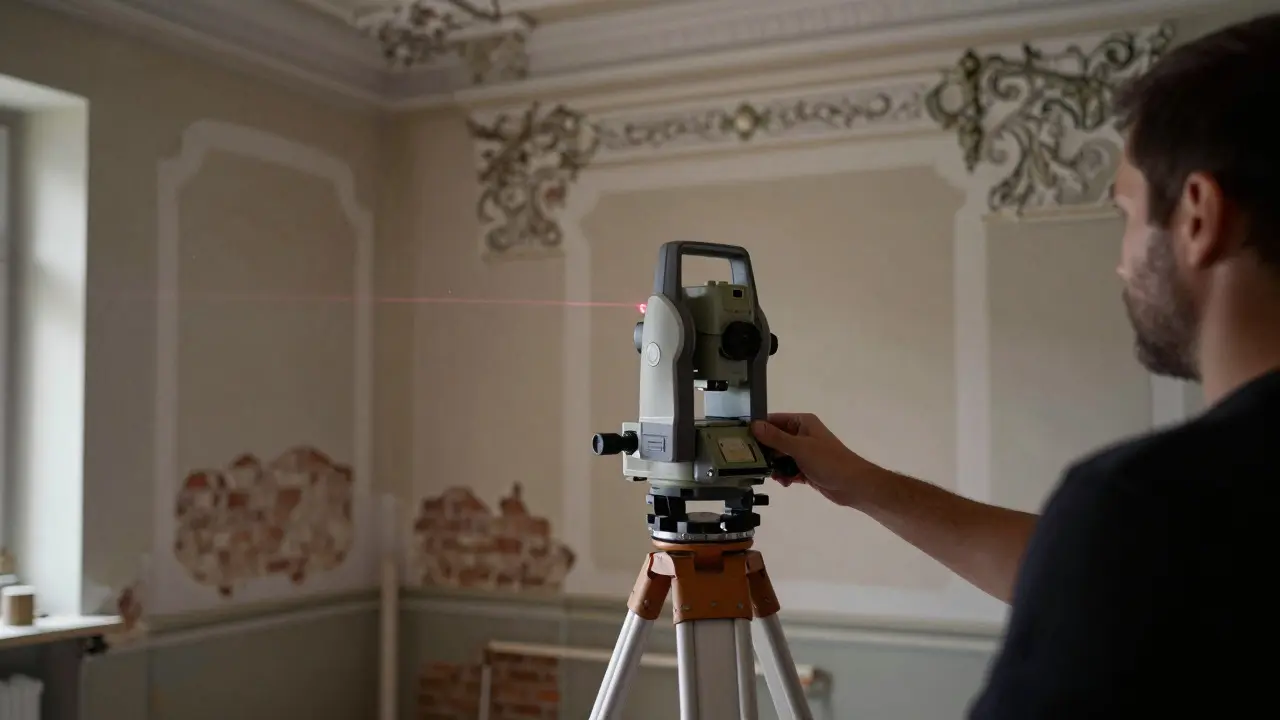

Totální stanice je precizní geodetický přístroj, který měří úhly a vzdálenosti s extrémní přesností. Profesionální měřič umisťuje přístroj na stativ a postupně zaměřuje klíčové body budovy. Výsledkem je soustava bodů, které lze matematicky vyrovnat a propojit do polygonu. Tato metoda je spolehlivá pro určení celkových rozměrů stavby a návaznosti pater. Nevýhodou je, že měřič v terénu prostor „zjednodušuje“ - zaznamenává pouze to, co považuje za důležité. Detaily jako tvar radiátoru, přesný profil okenního křídla nebo nerovnosti stropu se takto nezachytí. Proces je také časově náročný a vyžaduje odbornou znalost geodetických výpočtů.

3D laserové skenování: Zlatý standard

3D laserové skenování představuje technologický skok vpřed. Specializovaný skener umístěný ve středu místnosti vysílá miliardy laserových paprsků, které odrazem od povrchů vytvářejí husté mračno bodů. Tento proces trvá jen několik minut a zachytí absolutně vše - od hlavního nosného systému po nejmenší detaily instalací. Výsledkem je digitální dvojče reality, které lze analyzovat z libovolného úhlu.

Existují dva hlavní typy skenování:

1. Terestrické skenování ze stativu: Poskytuje maximální přesnost a stabilitu, ideální pro fasády, velké haly a historické památky.
2. Mobilní skenování ( handheld / LiDAR): Umožňuje měřit v těsných prostorech, podhledech nebo za běžného provozu mezi lidmi. Je rychlejší a flexibilnější, avšak může mít mírně vyšší hladinu šumu v datech.

Od mračna bodů k použitelným výkresům

Surové data ze skeneru, tedy mračno bodů, sama o sobě architektovi moc nepomohou. Musí být zpracována v specializovaném softwaru. Prvním krokem je registrace jednotlivých skenů do jednoho globálního souřadnicového systému. Následně se data očistí od nežádoucích prvků, jako jsou lidé nebo nábytek, pokud mají být odstraněny.

Z čistého modelu lze následně generovat různé výstupy:

• 2D výkresy: Klasické půdorysy, řezy a pohledy, které jsou přímo tisknutelné a připravené pro stavební povolení.
• BIM modely (Scan to BIM): Tvorba informačních modelů budov, kde jsou prvky (zeď, okno, dveře) definovány jako inteligentní objekty s atributy. Toto je současné standardní požadavky pro velké komerční projekty.
• Virtuální prohlídky: Interaktivní 360° snímky vhodné pro realitní marketing nebo prezentaci investorům.

Kdy zvolit kterou metodu?

Výběr technologie by měl vždy odpovídat cíli projektu. Neplatí, že dražší je vždy lepší. Pro jednoduchou přestavbu kuchyně v novém panelovém domě může stačit pečlivé ruční měření nebo mobilní skenování tabletem s LiDAR senzorem. U toho je klíčová rychlost a nízká cena.

Naopak pokud rekonstruuje historickou vilu s nepravidelnými tvary, klenbami a ornamenty, je 3D laserové skenování jediným rozumným řešením. Ruční měření zde selže kvůli nemožnosti zachytit komplexní geometrii. Totální stanici použijete, když potřebujete ověřit polohu budovy vůči katastru nebo jiným sousedním stavbám s geodetickou přesností.

Investor by se měl před zahájením prací ptát:

• Jaká je tolerance chyb pro můj projekt?
• Potřebuji barevnou dokumentaci (pro vizualizaci) nebo stačí černobílý geometrický model?
• Bude objekt během měření obsazen lidmi nebo stroji?

Využití v praxi: Rekonstrukce a design

Přesné podklady umožňují architektům pracovat efektivněji. Místo hádání, zda je za omítkou trubka, vidí její přesnou polohu v modelu. To znamená méně překvapení při bouracích pracích. V oblasti interiérového designu umožňuje 3D model vytvořit realistické vizualizace, kde nábytek a osvětlení odpovídají skutečným světelným podmínkám a rozměrům prostoru.

Pro majitele nemovitostí je důležitý také pasport budovy. Jedná se o kompletní dokumentaci skutečného stavu, která má dlouhodobou hodnotu. Usnadňuje budoucí údržbu, prodeje nemovitosti nebo pojištění. Digitální archivace těchto dat je dnes standardem profesionálních firem působících v České republice.
